DFI系列TBI滚珠丝杆

台湾TBI滚珠丝杠DFI一般是用世界最高水平的机械设备连贯生产出来的,特别是在研削、组装、检查各工序的工厂环境方面对温度、湿度进行了严格的控制,高精度,要求耐磨的小观格丝杠可用低合金钢制造,进行渗碳淬火。

全国服务热线:180-1551-8979

在线咨询

优势特点:台湾TBI滚珠丝杠DFI一般是用世界最高水平的机械设备连贯生产出来的,特别是在研削、组装、检查各工序的工厂环境方面对温度、湿度进行了严格的控制,高精度,要求耐磨的小观格丝杠可用低合金钢制造,进行渗碳淬火。

TBI滚珠丝杆特点

1、摩擦损失小、传动效率高

由于TBI滚珠丝杆的丝杠轴与丝杠螺母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滑动丝杠副的1/3。在省电方面很有帮助。

2、精度高

TBI双螺母DFI滚珠丝杠副一般是用世界最高水平的机械设备连贯生产出来的,特别是在研削、组装、检查各工序的工厂环境方面,对温度、湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。

3、高速进给和微进给可能

TBI滚珠丝杠由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。

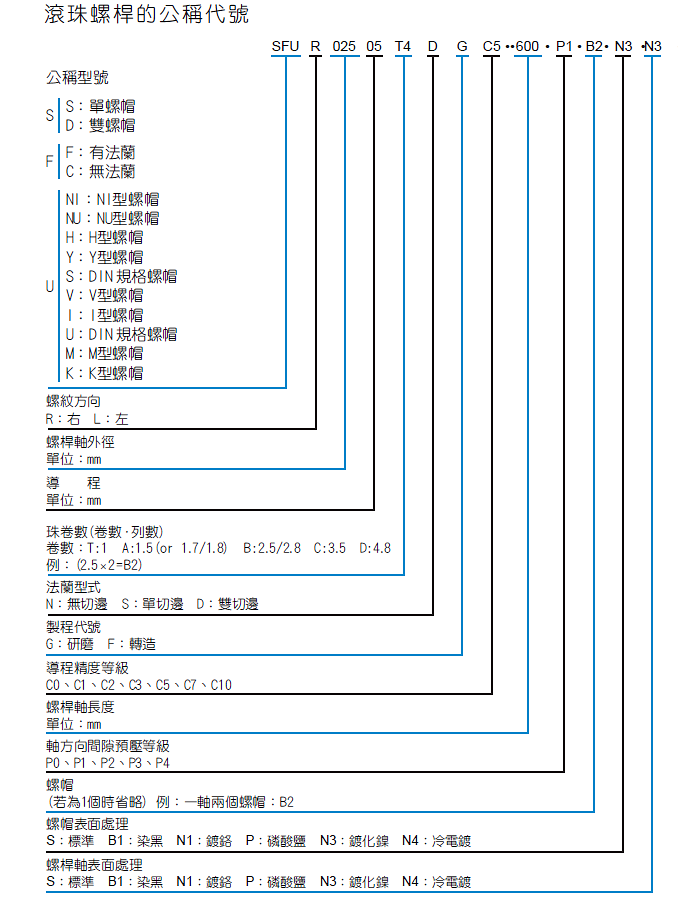

TBI滚珠丝杆型号含义



TBI滚珠丝杆螺纹的主要参数

1)外径d(大径)(D)——与外螺纹牙顶相重合的假想圆柱面直径——亦称公称直径

2)内径(小径)d1(D1)——与外螺纹牙底相重合的假想圆柱面直径,在强度计算中作危险剖面的计算直径

3)中径d2——在轴向剖面内牙厚与牙间宽相等处的假想圆柱面的直径,近似等于螺纹的平均直径 d2≈0.5(d+d1)

4)螺距P——相邻两牙在中径圆柱面的母线上对应两点间的轴向距离

5)导程(S)——同一螺旋线上相邻两牙在中径圆柱面的母线上的对应两点间的轴向距离

6)线数n——螺纹螺旋线数目,一般为便于制造n≤4螺距、导程、线数之间关系:S=nP

7)螺旋升角ψ——在中径圆柱面上螺旋线的切线与垂直于螺旋线轴线的平面的夹角。

8)牙型角α——螺纹轴向平面内螺纹牙型两侧边的夹角

9)牙型斜角β——螺纹牙型的侧边与螺 纹轴线的垂直平面的夹角。对称牙型

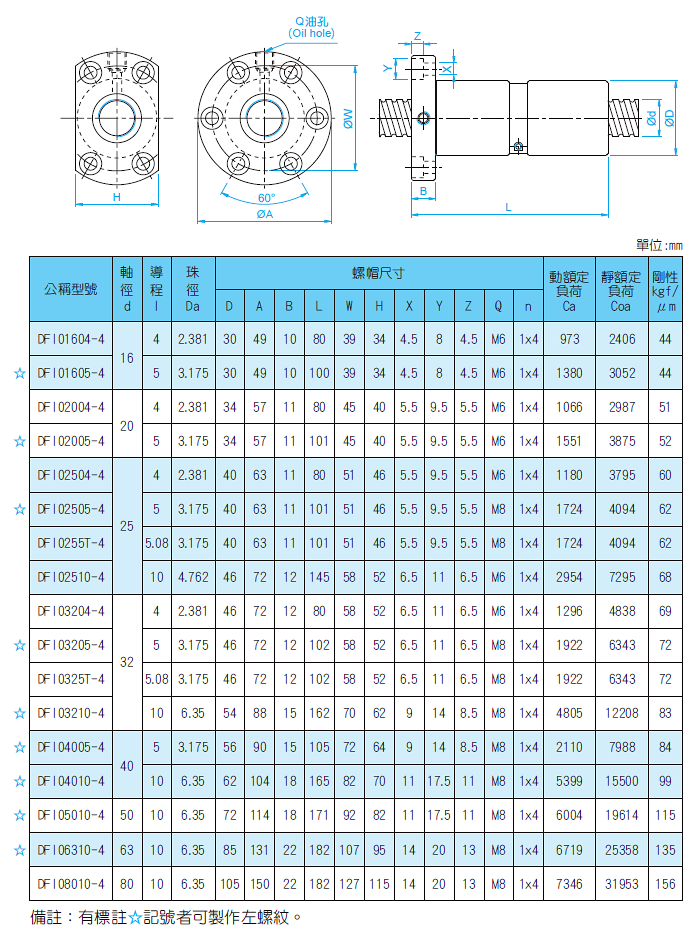

TBI滚珠丝杠尺寸表

DFI01604 DFI01605 DFI01610 DFI02004 DFI02005 DFI02504 DFI02505 DFI0255T DFI02510 DFI03204 DFI03205 DFI0325T DFI03210 DFI04005 DFI04010 DFI05010 DFI06310 DFI08010
