TBI滚珠丝杆的特点

1---传动效率.

滚珠丝杠的传动效率大约是90~96%,梯形丝杠的传动效率大约是26~46%.即如果驱动同样大的负载,采用滚珠丝杠可以使用更小的驱动功率,例如更小功率的电机,既可降低成本,亦可降低能耗.

2---传动速度.

滚珠丝杠是滚动摩擦,梯形丝杠是滑动摩擦,工作时前者的温升远低于后者,因此可以承担高速传动任务.

3---使用寿命.

滚动摩擦的表面损伤比滑动摩擦的小很多,因此在清洁、润滑等条件符合时,滚珠丝杠的维持寿命比梯形丝杠高得多.

4---自锁性.

自锁性一般与传动效率成反比,因此,滚珠丝杠几乎没有自锁性,而梯形丝杠具有一定的自锁性（视乎导程角的大小和工作面粗糙度）.

5---经济性.

从以前和目前的情况看,TBI滚珠丝杠SFK因其结构较梯形丝杠复杂,价格仍然比梯形丝杠高.不过,随着自动化设备的增多而产量增大,价格差异越来越小.

如何保持TBI滚珠丝杆的精度

SFK滚珠丝杆通常用于需要精密定位的场合。高的机械效率、低的传动扭矩和轴向游隙几乎为零, 使得滚珠丝杆成为刀具定位和飞机副翼驱动这类应用中的重要装置。然而, 阻力和由连续工作产生的热量可能引起很大的摩擦力和定位误差。

在TBI滚珠丝杆SFK里增加摩擦的设计因素也增加扭矩, 并且反过来影响定位精度。滚珠被压紧在滚珠丝杆螺母和丝杆轴之间时, 产生的楔效应是一个潜在的摩擦源。在正转的时候, 滚珠通常对着螺母挤压; 反转时,滚珠对着丝杆轴挤压。由于滑动摩擦系数比滚动摩擦系数大得多( 没动0.1～0.3;滚动0.001～0.003) ,楔效应大大增加了扭矩。

当滚珠丝杆轴在固定的角度内振动时, 挤压引起的扭矩特别麻烦。这种运动会引起振动扭矩, 既使用极精密的零件也很难完全消除。然而, 通过采用歌德式拱形而不采用圆弧形的滚珠沟槽或通过降低滚珠丝杆的刚度, 可以把这种扭矩减到最小量。歌德式拱形具有较深的流通性较好的V 形截面。

当两个滚珠丝杠螺母一起使用时, 通常用垫片隔开, 预紧力由垫片厚度确定。通过用蝶形弹簧代替实心垫片, 可以减小滚珠丝杆的扭矩, 这种弹簧允许有轴向变形从而减少了挤压。另一个主要的阻力源, 即相邻滚珠间的摩擦力, 可以通过拿掉几个滚珠或用隔离滚珠( 即有间隙的滚珠) 代替其中某些滚珠的方法来减少。采用这些方法, 摩擦产生的扭矩最多可减少30%。在降低滚珠及其滚道之间的摩擦力方面,同样的方法也是有效的。

为了最大限度地减少摩擦力, 隔离滚珠和承载滚珠应该相互交替。但是, 某些负载和刚度要求可能需要每三个承载滚珠用一个隔离滚珠。直径比承载滚珠稍小的隔离滚珠起惰轮的作用, 他们沿和承载滚珠相反的方向旋转, 并且减少接触摩擦。采用隔离滚珠或减少承载滚珠数目的一个不利的后果是降低了滚珠丝杆的承载能力, 这必须通过减少工作负载或增大滚珠丝杆尺寸来补偿。

润滑引起的阻力也会增大摩擦扭矩, 尤其是在高速时, 大多数滚珠丝杆是在远低于5 米/ 分的速度下使用。然而, 现代机床要求的速度大于10 米/ 分, 有些系统应用的速度高达30 米/ 分。产生最小阻力的润滑剂类型由滚珠丝杆轴向旋转速度确定。一般说来, 转速在500转/ 分以下或移动速度为3 米/ 分时, 用油脂润滑最好。在这种较低的速度下主要是边界润滑。转速超过500转/ 分, 主要是油体薄膜润滑, 油是最好的润滑剂。

热膨胀引起的定位精度降低不仅是由TBI丝杆SFK的摩擦热造成的, 而且也是由诸如液压流体、电动机、齿轮箱之类因素的机械运转热所造成的。如果在导轨或床身上产生了变形, 即使能够防止滚珠丝杆的温升, 也不可能获得高的精度。在分析精度的时候, 来自所有这样的热源的热都必须加以考虑。

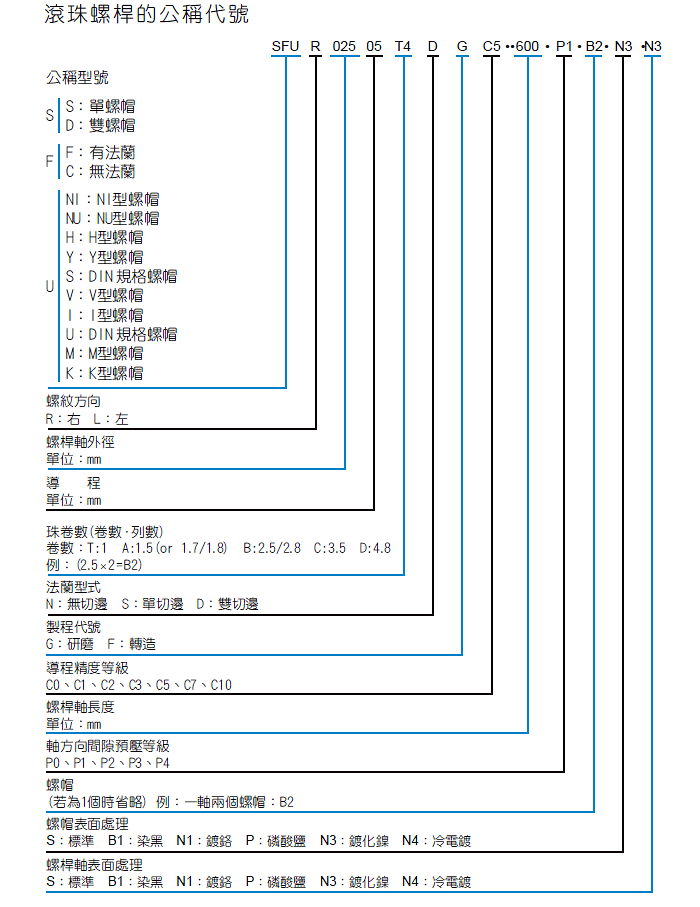

TBI滚珠丝杆型号含义

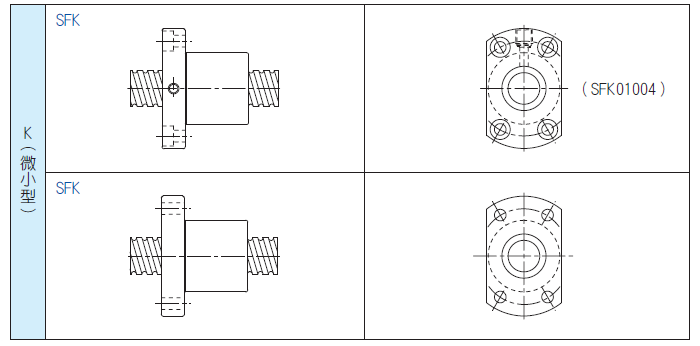

TBI滚珠丝杆螺母形式

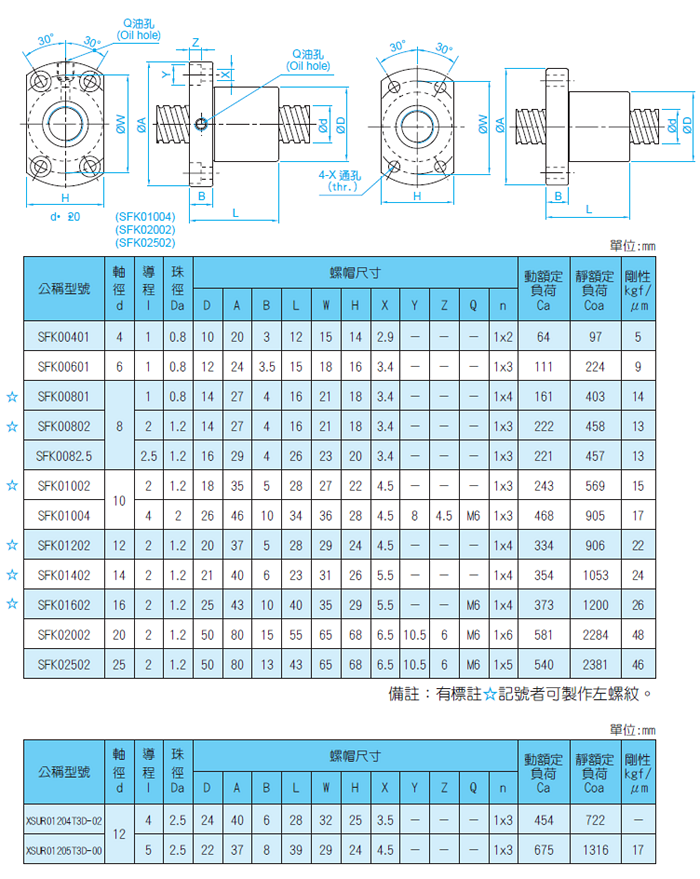

TBI滚珠丝杠尺寸表

TBI丝杠型号

SFK00401  SFK00601  SFK00802  SFK01002  SFK01004  SFK01202  SFK01402  SFK01602  SFK02002  SFK02502 XSU01204 XSU01205
