亦即每温升1℃则在1公尺长螺杆轴上会有12秒米的伸长量发生。因此即使TBI滚珠丝杆的导程经过高精度的加工,也会因温升所产生的变位而无法满足高精度的定位要求。而另外当珠螺杆的使用条件要求高速时·则相对地发热量也增大·温升的影响也会变大。

TBI滚珠丝杆尺寸表

TBI丝杠型号

SFY01616 SFY01632 SFY02020 SFY02040 SFY02525 SFY02550 SFY03232 SFY03264 SFY04040 SFY05050

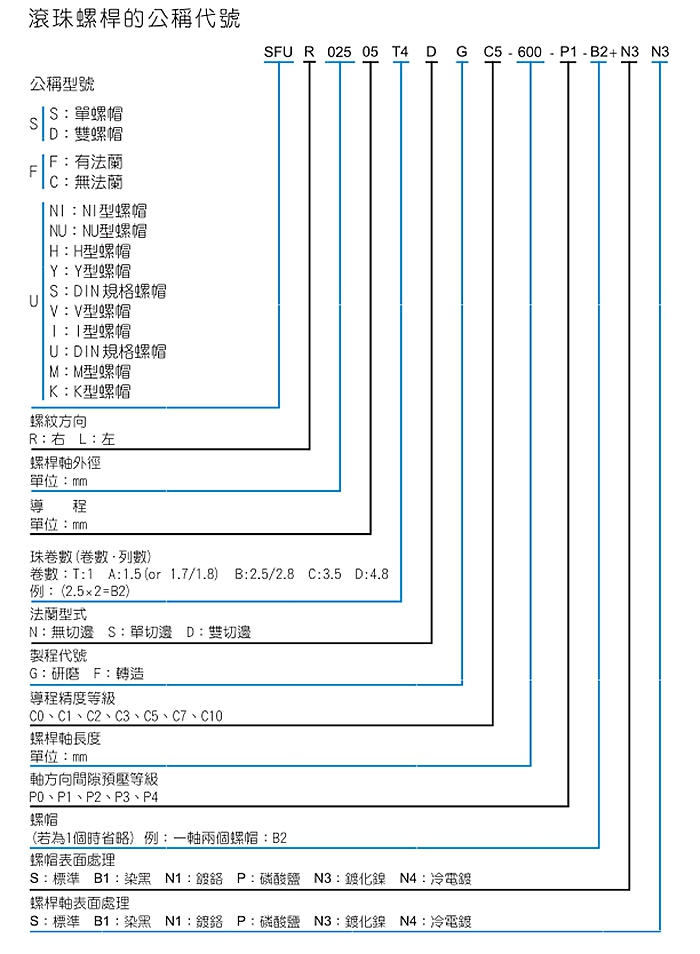

TBI滚珠丝杆有什么含义

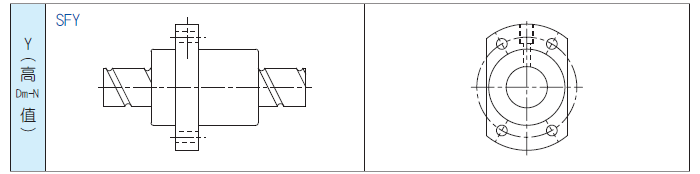

TBI滚珠丝杆螺母形式

TBI滚珠丝杆导程与精度选择

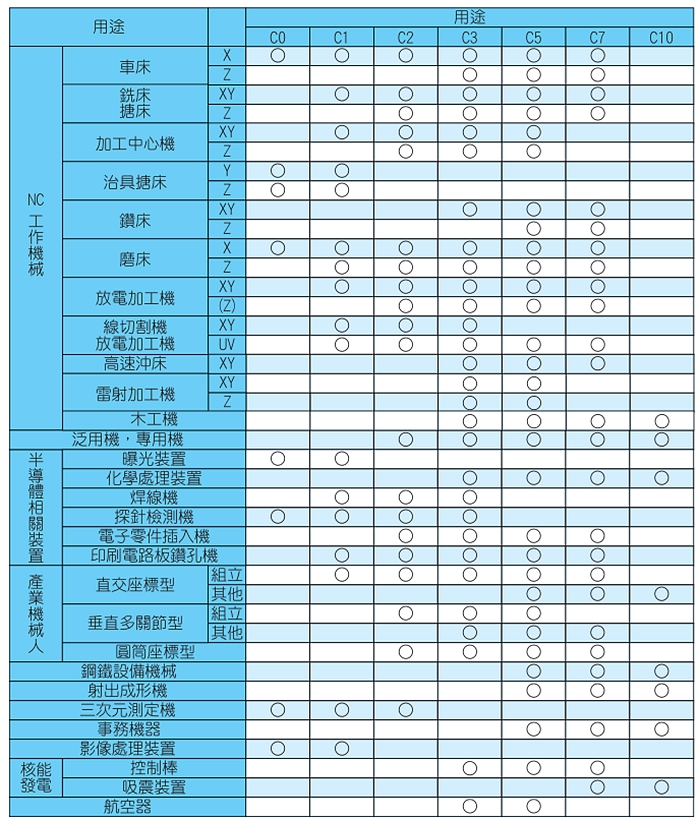

TBI滚珠丝杆依用途别的精度等级示例

热変位对策

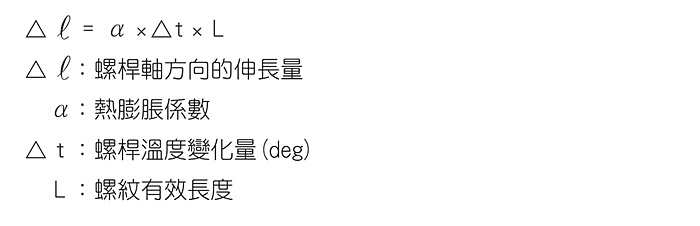

螺杆轴因热而伸长变位，会导致定位精度恶化，热变化的多少可有下面的式子计得。

亦即每温升1℃则在1公尺长螺杆轴上会有12秒米的伸长量发生。因此即使TBI滚珠丝杆的导程经过高精度的加工,也会因温升所产生的变位而无法满足高精度的定位要求。而另外当珠螺杆的使用条件要求高速时·则相对地发热量也增大·温升的影响也会变大。

浪珠螺杆的温升对策如下所示

(1)控制发热量

滚珠发热量、支撑轴承的预压量要正确适量。

润滑剂的正确选择及适当的供给。

加大TBI滚珠丝杆的导程降低回转数。

(2)施予强制冷却

螺杆轴挖成中空?通以冷却液.

螺杆轴外缘以润滑油或空气来冷却.

(3)不同的影响

以高速先将机台温车(warming up)到温度

稳定状态重新使用。

螺杆轴于安装时施予预拉力

累计性的目标值。

使用关闭的路线路线。

TBI滚珠丝杆的材质

TBI滚珠丝杆碳钢也叫碳素钢滚珠丝杆，是含碳量（wc）小于2%的铁碳合金。碳钢除含碳外一般还含有少量的硅、锰、硫、磷。

按用途可以把碳钢分为碳素结构钢、碳素工具钢和易切削结构钢三类。碳素结构钢又可分为建筑结构钢和机器制造结构钢两种。按含碳量可以把碳钢分为低碳钢(wc≤0.25%)，中碳钢(wc 0.25%~0.6%)和高碳钢(wc >0.6%)。按磷、硫含量可以把碳素钢分为普通碳素钢(含磷、硫较高)、优质碳素钢(含磷、硫较低)和高级优质钢(含磷、硫更低)。

一般TBI丝杠碳钢中含碳量越高则硬度越高，强度也越高，但塑性降低。
