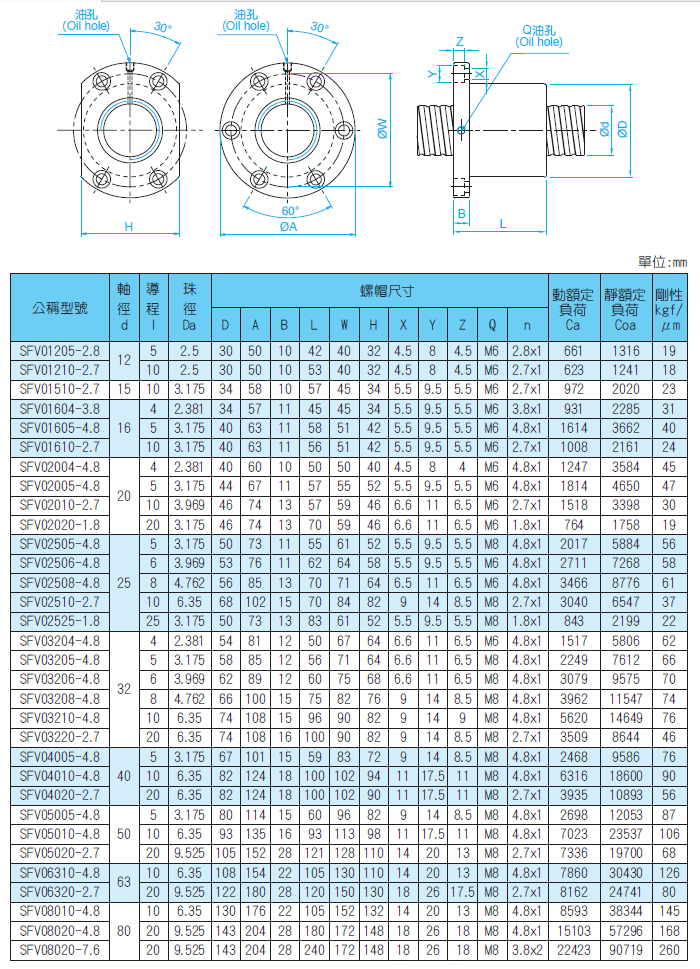

TBI滚珠丝杆尺寸表

TBI丝杆型号

SFV01205 SFV01210 SFV01605 SFV01610 SFV02005 SFV02010 SFV02020 SFV02505 SFV02510 SFV02525

SFV03205 SFV03210 SFV03220 SFV04005 SFV04010 SFV04020 SFV05005 SFV05010 SFV05020 SFV06310

SFV06320 SFV08010 SFV08020

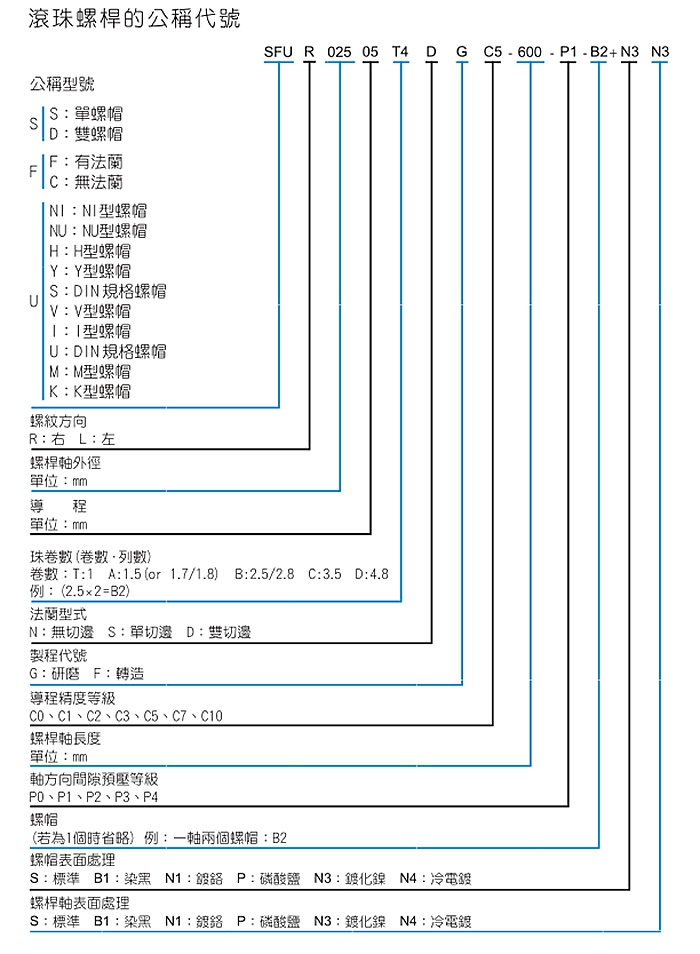

TBI滚珠丝杆型号含义

滚珠丝杆的设计与特色

SFV滚珠丝杆循环方式是外循环方式，单螺帽设计，经济实惠具有高负荷的用途。

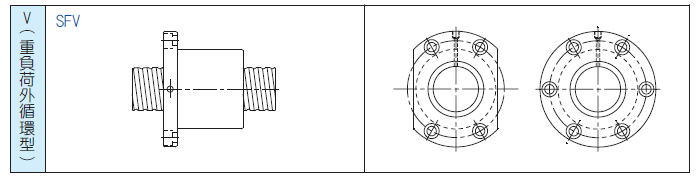

TBI滚珠丝杆螺母形式

预压和扭矩

转动有施予预压的滚珠丝杠产生的预压如下图

                                                    预压扭矩说明

(1)预压

为求消除SFV滚珠丝杆的间隙増大螺杆之刚性而将1组大1号的钢珠(约2u)填入螺帽内，或者使用在螺杆轴方向互相施予移位的两个螺帽而产生的螺杆内部的作用力

(2).预压动扭矩

依所定之预压加诸于滚珠螺杆后，在外部无负载的状态下，连续转动SFV滚珠丝杆轴或螺帽所需之动扭矩谓之

(3).基准扭矩

做为目标所设定的预压动扭矩上图。

(4)扭矩变动值

做为目标所设定的预压动扭矩的变动值。取相对于基准扭矩的正或负值

(5)扭矩变动率

相对于基准扭矩的变动值的比率。

(6)实扭矩

SFV滚珠丝杆的实测预压动扭矩.

(7)平均实扭矩

螺纹部有效长度内；使螺帽做往复运动所测得之实扭矩的最大与最小值的算术平均数。

(8)雪扭矩的变动值

螺纹部有效长度内；使螺帽做往复运动所(= )得之最大变动值・最小」值取相对于实扭矩正或负值。

(9)扭矩变动率

相对于平均实扭矩的实扭矩的变动值的比率。

TBI滚珠丝杆特点

1.可选用相应的润滑油：TBI丝杠自润式滚珠丝杠可拆换式储油箱可依据滚珠丝杠使用的环境不同装填适当的润滑油。

2.最适宜的润滑位置：TBI丝杠自润式滚珠丝杠E2自润式滚珠丝杠的润滑点位于螺母内部，藉由润滑装置均匀涂覆于丝杠表面的滚珠滚动螺旋槽，达到最佳的润滑效果。

3. 节省成本：TBI滚珠丝杆自润式滚珠丝杠无需润滑管路系统与设备、换油及废油处理的成本，且大量节省油品成本。大幅延长保养周期：可长时间的维持适量的润滑油脂供应，大幅延长保养维护周期。

4.使用安装灵活：TBI滚珠丝杆自润式滚珠丝杠滚珠丝杠设置于任意方向均能正常润滑，无安装方向限制。 清洁环保：无油品外漏污染与强制润滑时油品外溅之虞。适合对清洁度要求较高的环境使用，具环保概念。
