TBI小型静音型直线导轨TM12NL

TBI小型静音型直线导轨TM12NL 贮存条件的好坏,与金属的腐蚀速度有密切的关系。使用同一种防锈油脂、同样的油封防锈工艺,由于贮存条件不同,所得的防锈效果大不一样。

全国服务热线:180-1551-8979

在线咨询

优势特点:TBI小型静音型直线导轨TM12NL 贮存条件的好坏,与金属的腐蚀速度有密切的关系。使用同一种防锈油脂、同样的油封防锈工艺,由于贮存条件不同,所得的防锈效果大不一样。

TBI直线导轨-微小型TM系列特色:

1、强力防尘设计:底面刮刷片与导轨一直保持很小的间隙,如果不增加阻力,逼近可以防治异物进入,还可以更顺畅工作,降低摩擦力,减少损耗,保持长时间地滑润,提高使用寿命。

2、高刚性强化钢片设计:TBI线性滑轨强化钢片将两边的塑料无死角地包住,不锈钢螺丝建滑块两端锁固定,增加其刚性,以承受更快的运行速度Vmax=5m/s,最高加速度αmax=300m/s;且强化钢片与防尘片搭配设计,使得不锈钢加强片亦具备刮刷片的功能(若无预压时,最高加速度可以到达60m/s。

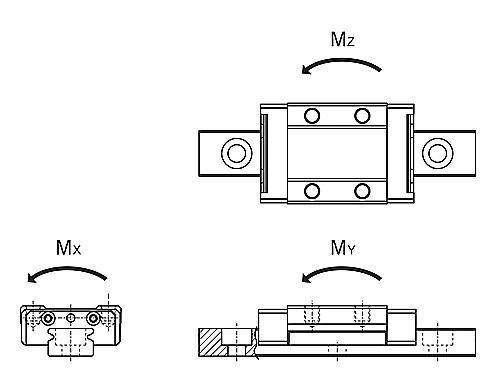

3、高负荷、高扭矩功能: TBI直线导轨二列式滚珠循环设计,滚珠轨道设计采哥德式结构,接触角为45度,可以承受四面方向,扭矩非常高,负荷也很高。

TBI小型静音型直线导轨TM12NL 贮存条件的好坏,与金属的腐蚀速度有密切的关系。使用同一种防锈油脂、同样的油封防锈工艺,由于贮存条件不同,所得的防锈效果大不一样。

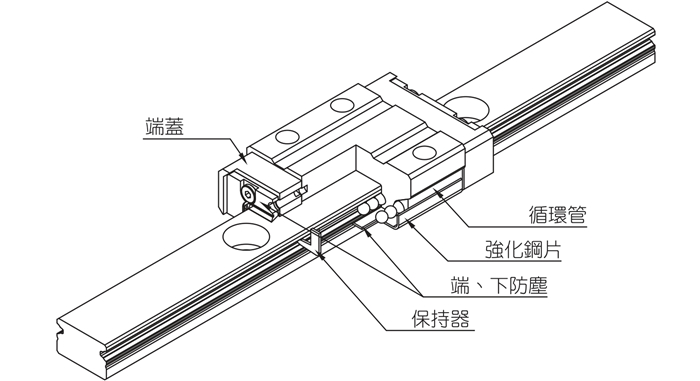

本体结构:

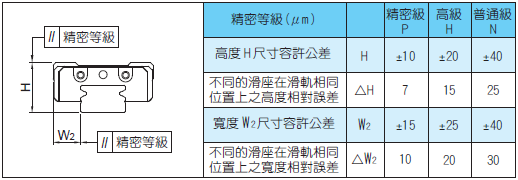

精度等级:

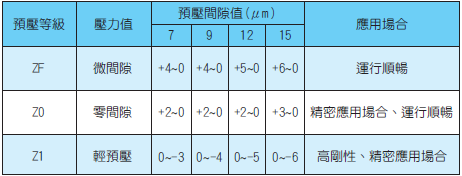

预压等级:

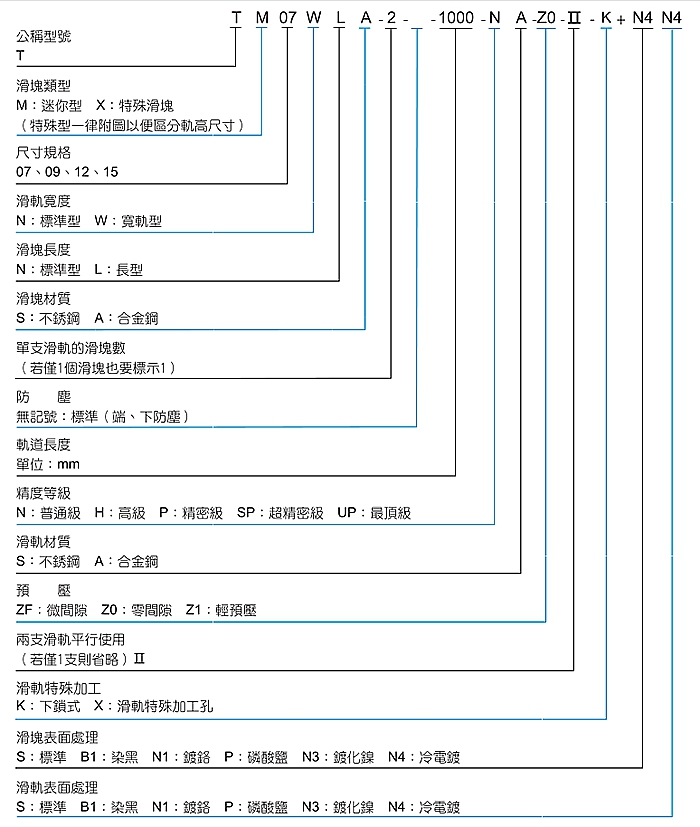

型号含义:

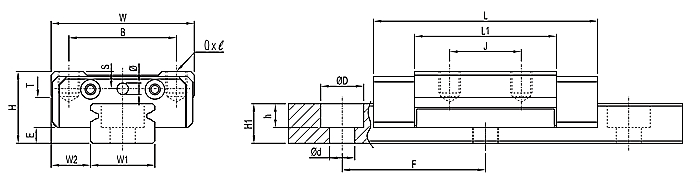

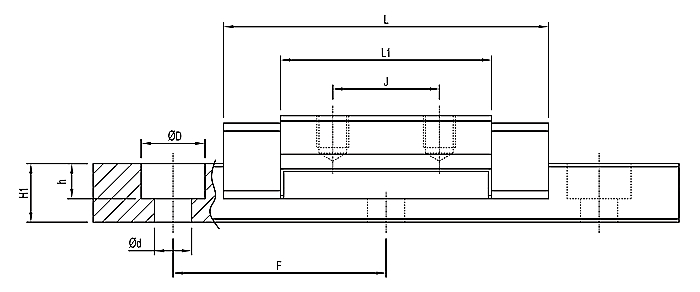

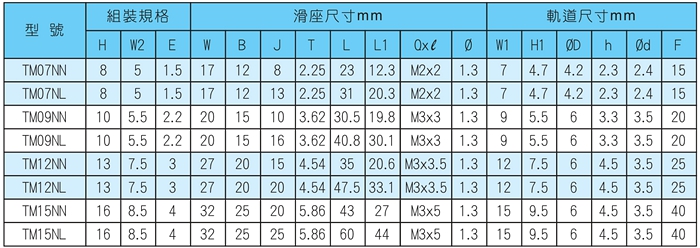

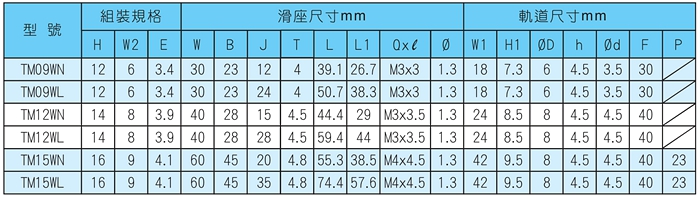

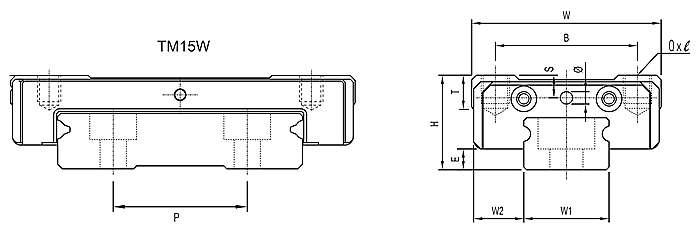

型号尺寸图:
