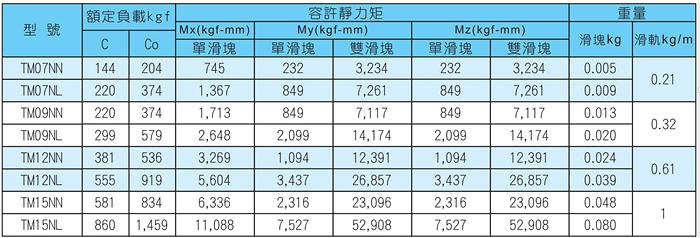

TM-N系列

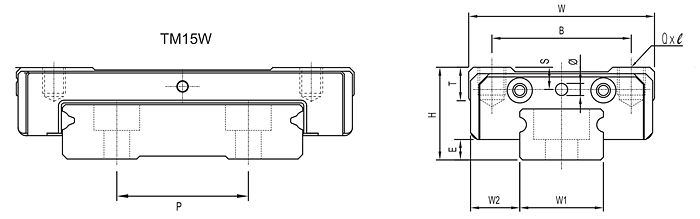

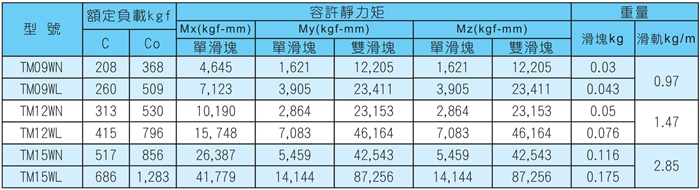

TM-W系列

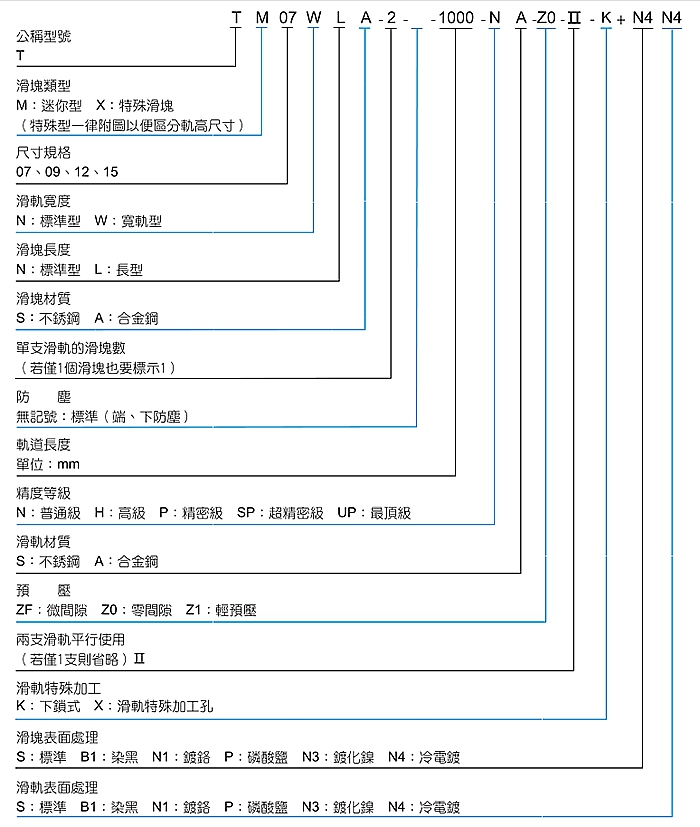

TBI直线导轨型号

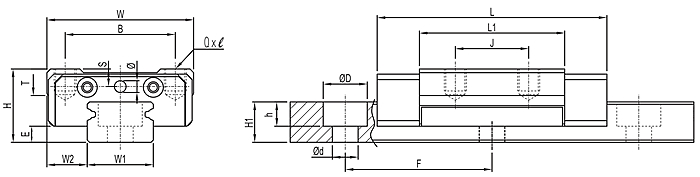

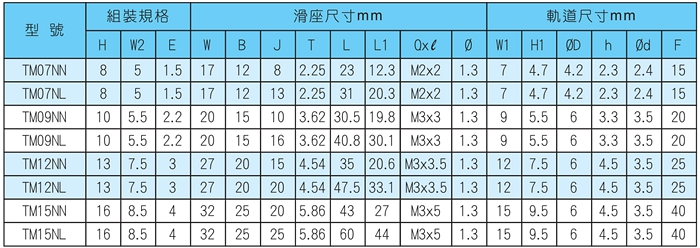

TM07NN TM07NL TM09NN TM09NL TM12NN TM12NL TM15NN TM15NL

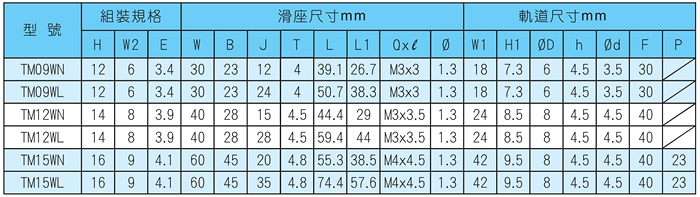

TM09WN TM09WL  TM12WN TM12WL TM15WN TM15WL

TBI直线导轨产品说明

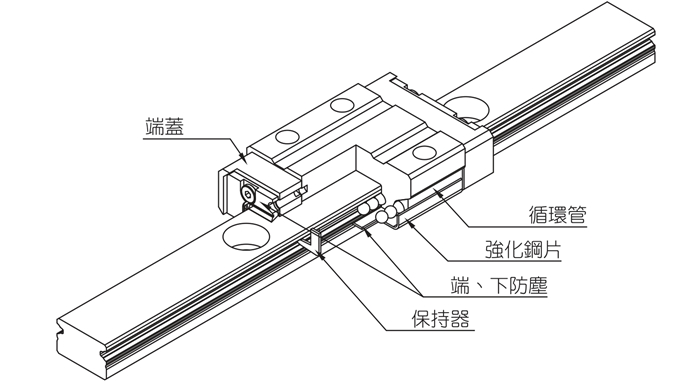

TM本体结构

循环系统：端盖、保持器、循环管

防尘系统：端、下防尘

                                                                           TM本体结构

TM系列特色

强力防醒设计

TM系列新设计之“不锈钢底面刮刷片，与滑轨保持微小间隙，在不增加摩擦阻力下，有效有效抵挡异物从下进入滑座轨道面，兼并运行顺畅度与增加滑座寿命。

标准配备之端,下防尘密封设计·可有效组成密封防尘,提高产品寿命·并减低滑润油耗，保证保证长时间的润滑剂。特殊设计之密封唇、功能兼显低摩擦阻力、不影响运行顺畅度。

高刚性强化钢片设计

采用强化钢片·以全罩式设计将滑块两端塑胶端盖完全的包覆住，并使用的不锈钢螺丝在滑块钢体两端链固端盖、强化及包覆盖性，以承受更快的运行速度Vmax = 5 m / s,最高加速度amax=300m/s;且强化钢片与防尘片搭配设计、使之不锈钢加强片亦具备刮刷片的功能(若无存款压时·加速度可以到最高达60米/ s32)

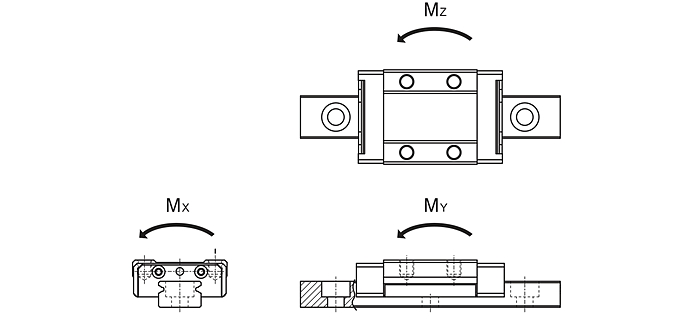

高荷、高扭矩功能

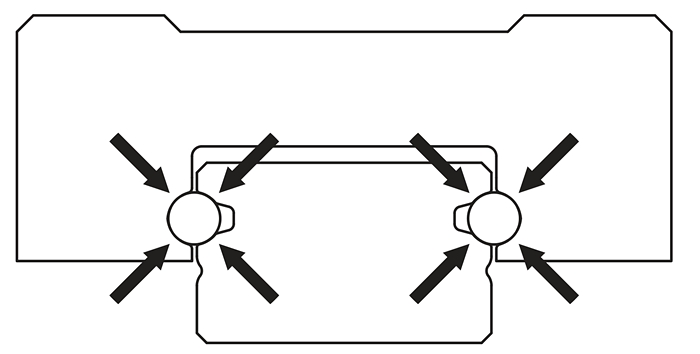

tm微型滚珠线滑轨系列二列式滚珠循环设计，滚珠轨道设计采哥德式结构·法接触角为45度,以达四方向等负载之效果·充分展现负荷,高扭矩功能

TM微型滚珠线性导轨系列，提供P、H、N三种精度等级供设计选用

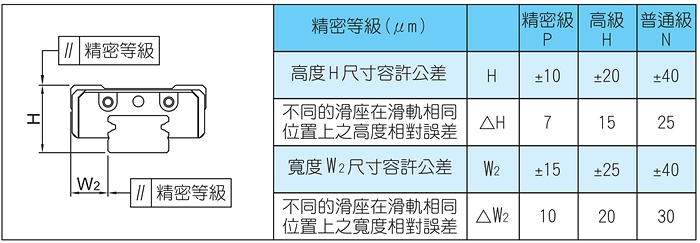

精度表

TM线性滑轨系列最大速度可以到达Vmax&>5m/s·最高加速度amax=300m/s时（若没有预压时，最高加速度可以到速60m/s2)

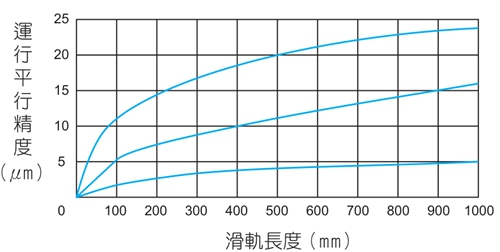

                                                     滑块相对于滑轨基准面之平行精度图

预压等级

TM线性滑轨系列可提供ZF、Z0、Z1等三种不同之预压等级。适当的预压可提高微型线性滑轨于刚性丶精度、抗扭矩等能力之表现・但不当的预压对运转寿命丶运行阻力方面则有不良影响。

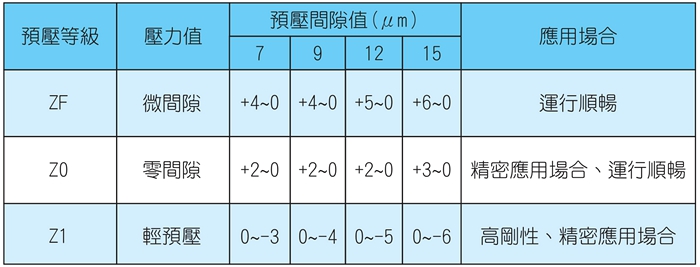

预压表

容许温度

TM微型滚珠线性滑轨系列运转时・工作容许温度介于-40℃~+80℃之间・短时间运转最高温度则可达+100℃

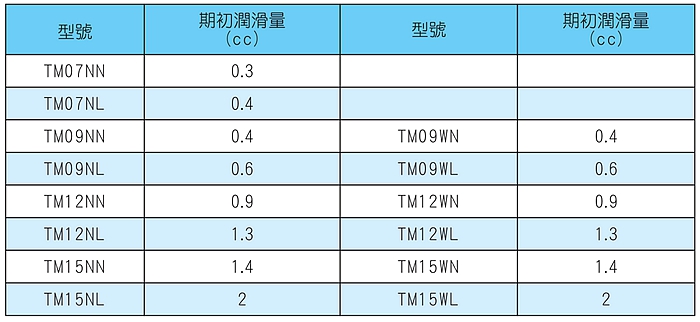

润滑脂

当TM系列TBI直线导轨在良好的润滑状态下，承受员荷的浪动与轨道面于接点之间将因润滑油膜产生一微米厚度得而分开·因此良好好的润滑保养可以增加产品使用的寿命。

无室用润滑脂：适合发量非常少的油。

润滑油：适合一般用途，IS0V32~68

注意：特殊油脂订购需求请来电东莞创威达咨询。

导轨润滑油的特性及其适用范围

在TBI直线导轨已经被越来越多使用在生产设备上了，因其功能、形状、特点不一样又被划分为许多不同种类的导轨，直线导轨就是其中一种。导轨是一种精密度要求很高的产品，所以目前国内还很少有企业能自主生产，他们一般采取代理的方式，万基精密传动科技有限公司就是其中一个传动件代理商。万基的直线导轨因其质量好，性价比高，而深受国内企业欢迎，但是由于还有很多使用者对其性能，保养及后期使用维护的知识缺乏，导致很多导轨因其保养或者使用不当而报废，不仅给企业带来了高成本，还在浪费资源，如何正确使用导轨及保养成为许多使用者要学习的知识。技术人员告诉我们，在使用导轨的时候，需要加入润滑脂，润滑脂不仅起到润滑作用，减少导轨与机械的磨擦，还可以阻隔空气中的水蒸气侵蚀金属，使它可以达到延长使用寿命和防锈的效果，现在也不难理解为什么直线导轨润滑脂这么受欢迎了。

TBI直线导轨润滑油适用于自身或周围带有导轨装置的机械设备。导轨润滑油亦适用于轴承以及齿轮等部件的循环润滑。

直线导轨润滑油特别适合那些——自身液压系统和其他机械组件混建在一起的设备，也很适合用于液压电梯和升降机等。

直线导轨润滑油一个最重要的特性就是：它必须能很好的和水性切削液分离、而不是混溶。而导轨润滑油的抗乳化性能，一向特别出色。

当润滑机械工具时，导轨润滑油须尽可能降低其摩擦、甚至是多余的运动，这样以确保加工出的材料具有光滑的表面。当机械工具在低速、高负荷的条件下运行，导轨润滑油不应出现失去附着力等不良现象。导轨润滑油完全满足、甚至超过了这些机械设备对于导轨润滑油润滑的各种苛刻要求。
