台湾上银hiwin静音式直线导轨QEW30-低组装型

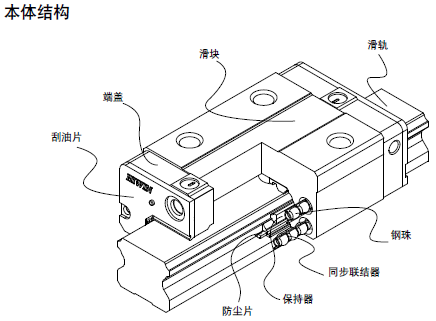

上银静音式QEW30低组装型滚珠直线导轨,乃基于四列式单圆弧牙型接触设计,降低组合高度与缩短滑块长度,非常适合高速自动化产业机械及空间要求的小型设备使用。采用SynchMotionTM技术的QE系列直线导轨搭载具储油功能的专利同步联结器,可有效降低运转时噪音、提升运转平顺性、寿命与润滑效率。具有更广泛的产业应用性,更适用于高速、宁静与低发尘需求的高科技产业。

全国服务热线:180-1551-8979

在线咨询

优势特点:上银静音式QEW30低组装型滚珠直线导轨,乃基于四列式单圆弧牙型接触设计,降低组合高度与缩短滑块长度,非常适合高速自动化产业机械及空间要求的小型设备使用。采用SynchMotionTM技术的QE系列直线导轨搭载具储油功能的专利同步联结器,可有效降低运转时噪音、提升运转平顺性、寿命与润滑效率。具有更广泛的产业应用性,更适用于高速、宁静与低发尘需求的高科技产业。



上银静音式导轨QEW30特点:

【小型化、重负荷】

因为断面高度低的小型化设计的类型具有在径向方向上承重能力强的钢球接触构造,所以最适合于水平导向部。

【行走顺畅度佳,低噪音】

简单圆滑的钢珠回流路径设计,并采用耐冲击的强化合成树脂之钢珠循环配件,运转顺畅度佳,噪音度低。

【免维护】

C-Lube内的润滑油能长期保持润滑性能,从而减少了繁琐的润滑管理所需的人工,仅靠C-Lube内的润滑油导轨就能实现5年或20,000km免维护。

【法兰型和四方型】

滑块分为法兰型和四方型,法兰型有安装方向不同的两种滑块,宽度窄的四方型也有高度尺寸、安装方向不同的两种滑块。

【具互换之特性】

在严密的制造精度管控下,尺寸能够维持在稳定的公差内,所以对于互换型直线导轨,组装时可将滑块任意配装在同型号的导轨上,并且保持其相同的顺畅度、预压及精度,组装与维修最容易。

【滑块长度】

有标准型和相同洁面尺寸的长度不同的短型高刚性加长型。

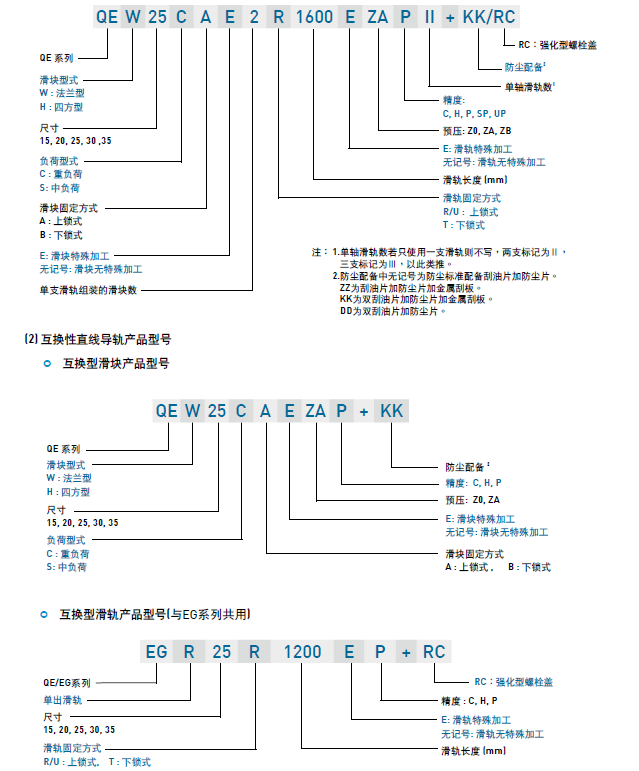

QE滑块型式


HIWIN提供法兰型及四方型两种直线导轨,长度又分短型S及标准型C。

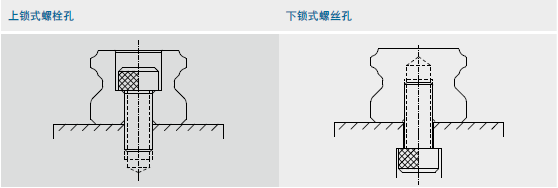

导轨型式


除了一般上锁式螺栓孔导轨外,HIWIN亦提供下锁式螺丝孔导轨,方便客户安装使用。

精度等级

QE系列直线导轨的精度,分为普通C级、高H级、精密P级、超精密SP级、超高精密UP级共五级,客户可依设备精度需求选用精度。

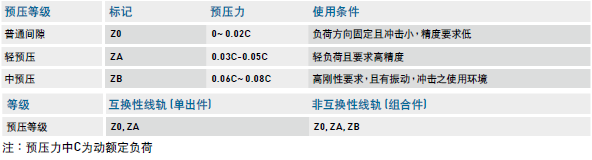

预压等级


QE系列直线导轨提供三种标准预压,可依据用途选择适当预压力。

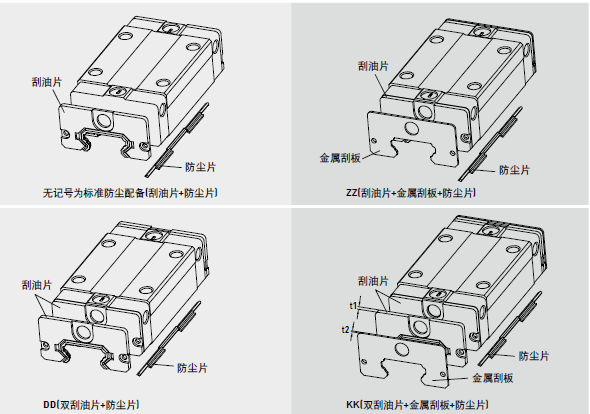

QE滑块防尘配备

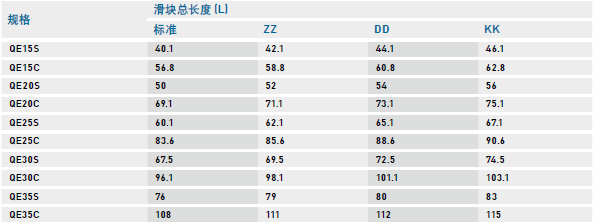

防尘配备+滑块之总长度

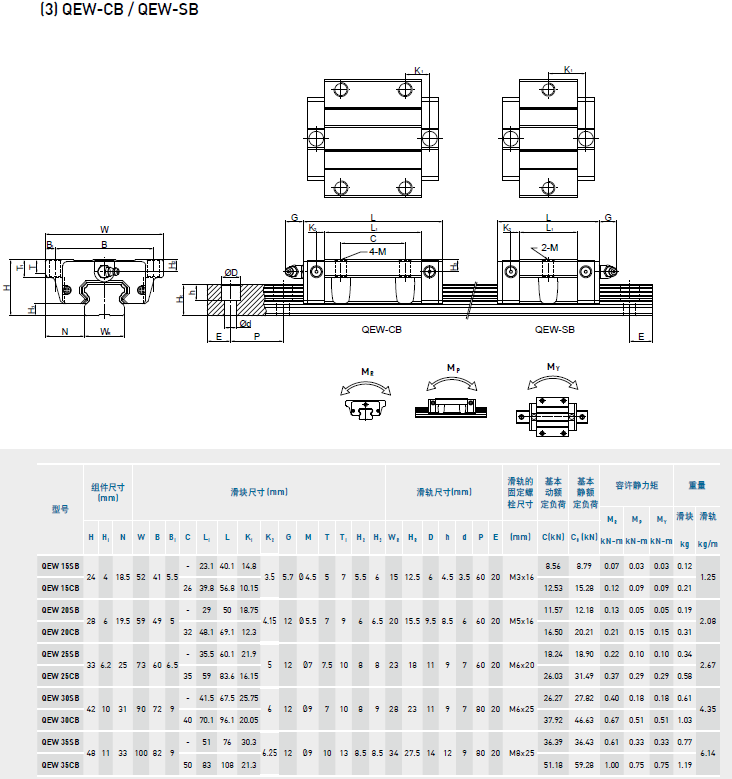

型号尺寸表:
